型號：HT-RK3588
產品簡介
HT-RK3588定制開發板是常州海圖信息科技股份有限公司推出的一款以RK3588處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-RK3588定制核心板集多種優勢于一身，芯片采用先進的12nm低功耗工藝和低功耗架構設計，簡化客戶產品的散熱設計，有利于客戶打造節能環保的智能攝像機產品。
性能及應用介紹
HT-RK3588定制開發板H.265/H.264編解碼，編碼/解碼性能高達8K@30fps/8K@60fps, 支持WDR、多級降噪、六軸防抖及多種圖像增強和矯正算法， 為客戶提供的圖像質量。支持多種分類神經網絡 ，支持完整的 API 和工具鏈（編譯器、仿真器），易于適配客戶定制網絡等。RK3588提供了豐富的計算資源，支撐行業類應用和消費類應用。 RK3588集成了四個A76和四個A55核， 支持雙操作系統，使得快速啟動、實時性和外設驅動的豐富性得以兼顧 。
產品規格
1、機械尺寸
HT-RK3588定制開發板正面圖

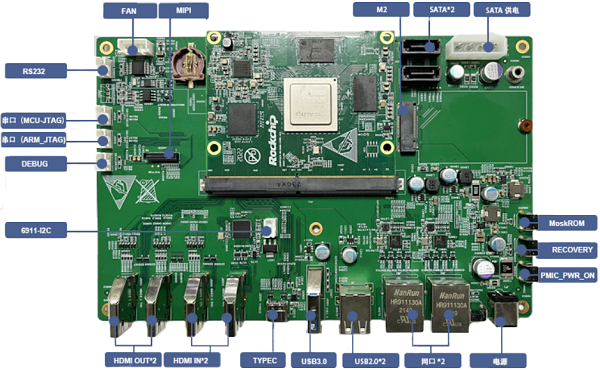

HT-RK3588定制開發板接口圖
連接器型號（核心板與底板） | J40,J41FX10A-120S-SV（21） |
引腳間距 | 0.65mm |
2、硬件規格參數
項目 | 類型 | 型號參數 RK3588 | 說明 | |
核心配置 | 處理器 | 4*A76+4*A55 | ||
NNIE | 6.0Tops 神經網絡運算性能 | |||
存儲 | 內存 | DDR4 | 8GB | |
存儲 | EMMC | 32GB | ||
連接器 | 底板連接器 | J41FX10A-120S-SV(21) | ||
外圍接口 | HDMI接口 | 4 | MIPI OUT*2 HDMI IN*2 | |
FAN接口 | 1 | 串口 | ||
RS232 | 1 | 串口 | ||
MCU_JTAG接口 | 1 | 串口 | ||
ARM_JTAG接口 | 1 | 串口 | ||
DEBUG | 1 | 串口 | ||
USB接口 | 2 | USB2.0 HOST接口、USB3.0 | ||
MASKROM | 1 | |||
RECOVERY | 1 | |||
PMIC_PWR_ON | 1 | |||
網口 | 2 | 10/100/1000兆 | ||
SATA | 3 | 2*數據接口、1*供電接口 | ||
3、軟件規格參數
Linux |
Uboot | 版本 | |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
INPUT | HDMI 輸入驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
4、工作環境
環境參數 | 最小值 | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
5、功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
l 提供基于定制核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。
l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。
l 提供vio、venc、vdec 等豐富的Linux 例程。
l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
l 協助判斷產品是否存在故障
l HT-RK3588定制開發板產品軟硬件資源解釋
l 幫助正確地編譯與運行我們提供的源代碼
l 按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持Linux系統定制
l 支持OEM/ODM定制
l 支持項目外包開發
